鋼鐵公司除塵器升級改造項目介紹：

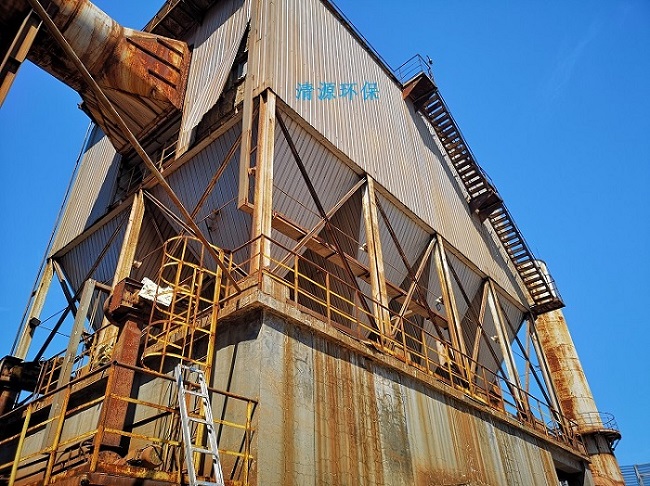

鋼鐵公司布袋除塵器是燒結360平項目的配套工程，安裝于粗破料場內，主要用于收集處置物料翻卸過程中產生的粉塵。布袋除塵器原設計標準為：進口含塵濃度≤8g/ m3、出口含塵濃度≤30mg/ m3。隨著環保部門對京津冀及周邊地區大氣污染特別排放標準的提高，原布袋除塵器已不能滿足排放標準，需對該袋式除塵器進行升級改造。
目前主要部件已無法正常運轉，需要對布袋除塵器本體在原有基礎上，進行升級改造，以滿足環保排放出口含塵濃度≤10mg/ m3的標準。
施工范圍：
（1）包括布袋除塵器入口至出口全部主體設備及配套設施，在現有除塵器主體結構及風機基礎上進行改造；
（2）增加一臺滿足13m³空壓機使用的干燥及過濾裝置；
（3）整套設備的自動化控制系統設計、制造、安裝和調試。
（4）除塵系統損壞截門進行更換。
廠區條件參數：
安裝條件
布袋除塵器、除塵風機、電機室外露天安裝，已設置安裝了檢修平臺、圍欄、爬梯、護欄裝置。
供電條件
高壓電壓：6KV（±10%），非接地中線
低壓電源：380V、220V（±10%），三相四電制，接地中線
頻率：50HZ（±1.0HZ）
高、低壓電源引至除塵設備配電室，為除塵設備控制系統提供電源。所有高、低壓配電柜。
供氣條件：目前能夠_供風壓力：0.6MPa；但無干燥及過濾裝置。
冷卻水：壓力0.3MPa，供水溫度：≤35℃；接入設備本體

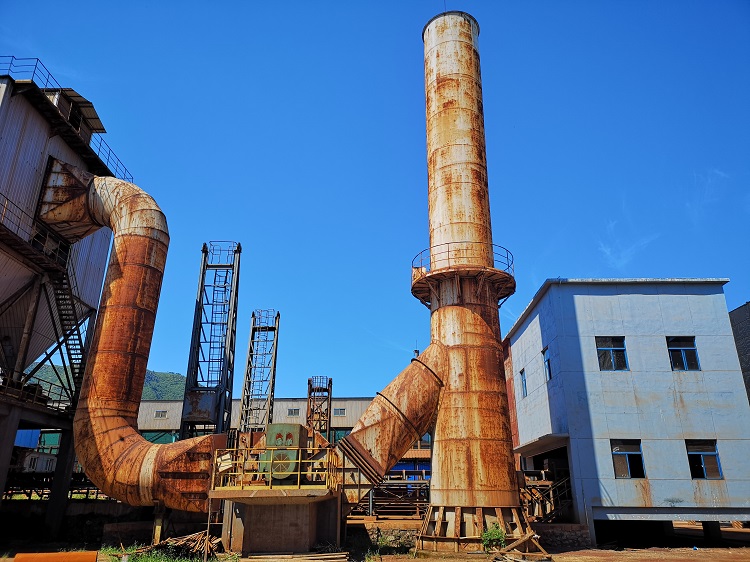

風機：型號：Y4-80NO22F，風量：300000m3/h，全壓：5200pa；接入風口或閥門
風機電機型號：YKK500-6 710KW高壓電機，不具備變頻調速條件
原布袋除塵器設備技術參數：
（1） 布袋除塵器的型號：LCMD-5000㎡
（2）過濾面積：5000㎡
（3）過濾風速：<1.04m/min
（4）處理風量：300000 m3/h
（5）入口煙氣溫度：<120℃
（6）入口含塵濃度：≤8g/m3
（7）排放濃度：≤30mg/Nm3
（8）煙塵性質：燒結原料煙塵
（9）濾袋規格：φ130×6000mm
（10）骨架規格：Φ128×5950㎜
（11）清灰方式：離線清灰
（12）壓縮空氣量：4m3/min
（13）噴吹壓力：0.4～0.7MPa
（14）噴吹時間：0.065～0.085s
（15）清灰周期：30～240min （可調）
（16）設備阻力：≤1500pa
（17）設備耐壓：－6000pa
布袋除塵器 設備技術要求
除塵系統環保指標：
通過對除塵器的升級改造，達到環保指標要求：大氣污染物排放濃度≤10 mg/ m3。
除塵器性能指標要求
除塵器漏風率（靜態）＜3%；
除塵器阻力＜1500Pa；
系統使用壽命≥15年（易損件除外）；
除塵器布袋壽命≥14個月（按實際運行時間統計）。
其中，骨架由全自動_袋籠生產線生產，鍍鋅處理（或氧化硅涂層），帶氣流引射器。正常使用壽命≥2年。
布袋正常使用壽命≥14個月（以實際運行時間為準），在_期內出現破損（人為損壞除外）供方均無償提供。明確濾袋的品牌、每條單價、承諾壽命。
脈沖閥正常使用壽命大于80萬次；脈沖閥選用（原設備為美國ASCO）原生產廠家CA76mm-305品牌或上海袋配品牌。
除塵器設備自動控制系統技術要求：
自動化控制系統負責設計、成套、編程、施工、調試，達到正常運行條件。除塵系統采用PLC控制系統。控制范圍：對除塵本體振動器、卸灰閥、脈沖閥等除塵系統設備、除塵過程進行自動控制，具備相關工藝控制數據可在上位機中修改的功能，實現集中監控、現場無人值守。要求將其附屬設施（電機、風機軸承溫度、管道壓力、流量，除塵風機入口調節閥信號檢測，風門位置反饋、風機電機軸冷卻液壓力）檢測信號，實現上位數據顯示。對風機風門、電機等非供貨范圍設備進行遠程控制。工控機與PLC之間采用工業以太網通訊。工控機、PLC由 UPS 電源供電，控制系統配置電源浪涌保護器，模擬量信號采用信號隔離器進行隔離。現場測量設備要經授權計量檢定部門檢定合格，并可拆裝維護。
本控制系統設工控機，安裝于操作臺內。操作臺為平臺式，800*930*800（mm），鋼板厚度≥2mm,前后雙開門，顏色RAL9001噴塑，柜內應有工控機安裝支架、電源開關和插座等設施。PLC柜內布局按設計圖紙要求，并按照圖紙要求進行配線，線號_為計算機打印。柜內配套件包括斷路器使用施耐德系列產品。接線端子使用萬可壓接，電源使用端子要增加過載能力。24V電源選用電源西門子品牌。PLC柜鋼板厚度≥2mm,前后雙開門，柜體顏色RAL9001噴塑，柜內應有照明、檢修電源插座、接地母排等設施。備用PLC模塊數字量、模擬量輸入、輸出點數不低于總點數15%。柜內配置隔離變壓器、防浪涌保護裝置。PLC柜門設通風口及排風扇，柜內全部通風口應安裝防塵棉，柜門部位增設防塵設施，限度降低柜內粉塵，供方需按圖紙為模塊柜及柜內具體元器件提供明顯牢靠的設備名稱標識。
所有設備有現場操作箱,現場操作箱上安裝轉換開關和啟動、停止按鈕，當轉換開關在“手動”位置時，設備_由電氣回路在機旁手動控制，不受PLC控制；當轉換開關在“自動”位置時，設備由PLC控制，PLC控制還包括設備單體運行和連鎖運行兩種方式。
設備選型要求：按照規劃的品牌、型號進行選型，上位監控計算機選用臺灣研華工控機，配置為IPC-610H/AIMB-785G2/I7-7700/8G/1T/DVD；顯示器選用戴爾液晶顯示器DELL SE2216H-21.5；PLC選用西門子S7-1200系列，控制器型號CPU1214C（6ES72141BG0XB0）；信號隔離器為北京平和PHG-11DD-11；料位開關選用天津天威品牌；壓力變送器選用重慶川儀品牌；隔離變壓器選用ABL6TS40U；防浪涌保護器選用MA15；
工控交換機西門子品牌單模，1光4電，非管理型；UPS電源深圳山特品牌，3KVA,輸入輸出電源220VAC，不低于30分鐘 ，在線式。其它未明確要求的控制系統設備選用國內知名品牌。從現場接至PLC系統的開關量信號采用繼電器隔離，斷路器輔助點、接觸器、熱繼電器，手/自動選擇等信號均進入PLC系統。
