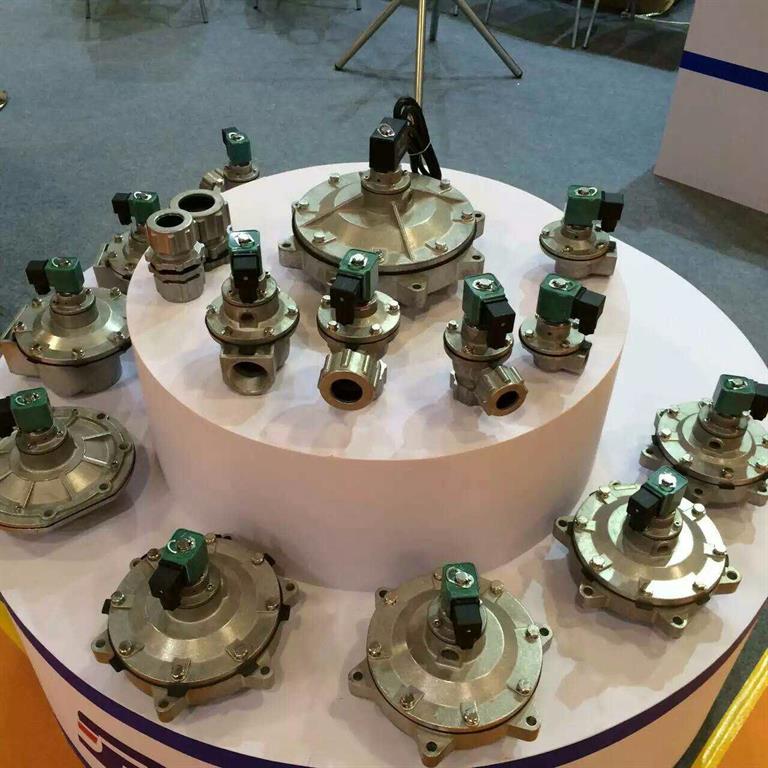

電磁脈沖閥耗氣量計算:
（1）如果選用上海袋配DN40S
電磁脈沖閥Q=（198.3XCvXP1）/（根號G）
Q----------吐出流量
Cv---------流動系數
P1---------表壓（是氣包上壓力表值，低壓為0.4MPa以下，_過0.4算高壓，此處選3kg/cm2,即0.3MPa）
G----------氣體比重（這個可以無視，常溫下空氣比重為1.14）
Q=（198.3x51x3）/（跟號1.14）
=28442.8/min
=474.1/sec
=71.1/0.15sec
（2）壓力容器的必要容積（這里是算氣包的直徑和長度）
能夠吐出71/0.15sec的壓力容器的流量
V=Q/（P1-P2）
V----------流量
P1---------清灰前壓力
P2---------脈沖清灰后的壓力（選1.5）
V=71100/1.5kg=47.41L
大概算下花板的排部
根據濾袋數量200個，我選擇20X10的排部方式比較容易計算
即電磁脈沖閥20個，噴吹管上噴嘴數量為10個
下面開始驗算我這種排列是否合理
首先，計算花板上孔與孔之間的距離
根據經驗,間距一般取濾帶直徑1.5倍即D=1.5Xd
D---------花板孔間距
d---------濾袋直徑
計算得D=1.5X116=174這里我取170mm
縱向間距一樣也是170mm
邊上的孔到側壁板距離我選的是150mm
所以本人根據在廠里出差所學到的，把孔分成了2行4列，其實這也是為了上箱體檢查口設計
總的長度我算下來為L1=3994mm≈4000mm
（注意，這里花板孔間距主要是為了不讓袋與袋之間相碰，袋與壁板之見不相碰，太大讓費材料，太小容易碰，并無實際規則）
知道了上箱體花板的長度，主要是為了確定氣包的長度
眾所周知，氣包是裝在上箱體上，其長度應與上箱體長度相當且不能_過上箱體長度
所以算來算去，主要是為了知道氣包的長度L2≤4000mm這里我們取整4000mm來計算
S=V/L
V----------這里的V是上面算出來的壓力容器必要容積
L----------4000mm
所以壓力容器的截面積S=V/L=47410/400cm=118.525
查手冊，我用的應該是日標
這里要查的是日標的管子的型號，壓力容器是個圓形的鋼管：
SGP150AΦ165.2X5.0t
這里的165.2是外徑5.0t是說明這個管壁厚5.0mm
得出內徑為165.2-10=155.2mm由此內徑算截面積S2=189CM2
189>118滿足條件
所以
電磁脈沖閥耗氣量所用壓力容器型號SGP150AX4000mm（實際應較4000mm稍小）
